我们与您共同开发电控设备领域的装配和测试系统。我们会根据您的要求进行精确调整。

电控系统

在电气化驱动中,电控系统是连接蓄电池和发动机的纽带:它们为电动机提供动力。

对于电控设备的所有三个组件(逆变器、转换器和车载充电器),我们都开发了装配和测试系统。这意味着您可以从单一来源获得一切。我们规划并实现从原型到高性能系统的生产线概念,生产周期在 20 到 300 秒之间。您可以在这些设备上生产重达 2 至 20 公斤的典型工件。

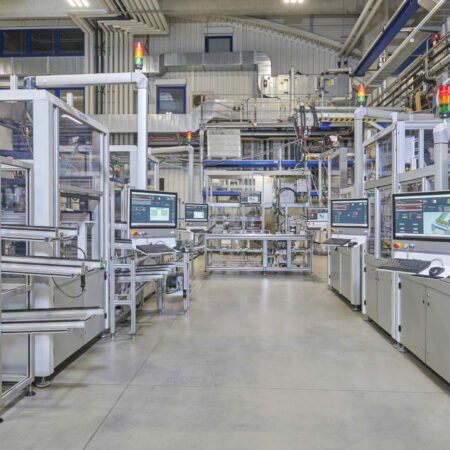

Montage- und Prüfanlage 48V Antrieb

您将获得的好处

基于我们的历史,我们在电子产品制造方面拥有丰富的经验。例如,我们在自己的电子实验室中开发和制造功率放大器。我们的专家非常了解电动汽车中功率电子器件的重要性。

根据项目要求,我们将利用我们广泛的成熟工艺组合和部分专利工艺,或与您共同开发我们自己的工艺,作为电动交通领域电力电子设备产品的定制解决方案。我们已多次实现所有核心工艺。凭借我们丰富的经验,您可以避免典型的 “初学者错误”。

如果您内部没有制造样机所需的设备,我们可以为您提供设备和必要的工艺诀窍。

我们与您共同开发在实践中同样有效的电控系统工艺。如有必要,我们还会优化现有工艺。这使您能够降低生产成本。

例如,在铜焊接方面,我们使用绿色激光。这种相对较新的工艺特别高效。铜对绿色波长的吸收比对红外线波长的吸收要好得多。由于使用绿色激光工艺时材料能更快地达到熔化温度,因此焊接过程也能更快地开始,所需的激光功率也更小。为了获得最佳效果,我们可以在实验室中生成和评估显微照片。

例如,过滤器生产中的磁铁粘接。我们还可以为您提供合适的压接销接合站:您可以随时控制力、位移或挠度等影响变量。此外,还可使用应变片进行随机抽样检查。

当涉及到电控系统产品时,请务必小心谨慎!

对于下线检测区域,我们为您提供模块化测试设备。其中包括通常使用空气进行的泄漏测试,以及用于存储校准数据和安装操作系统的闪烁测试。测试站还可用于测试通过 CAN、Lin 或以太网进行的通信。此外,还可以测量和计算电流、功率或效率,并测试所有功能。通过评估电机的电流/电压特性,还可以进行间接速度测量。

对于带针适配器的印刷电路板的冷测试以及Safe Launch Tests,我们都能为您提供可靠的测试系统。

检测挑战

我们可以安全地处理当前的高压应用,并为未来电压更高(达 1500 伏)的系统做好准备。

与电压一样安全的是,我们还能处理超过 500 安培的电流,从而实现相应的高输出。您将从这一独特的卖点中获益。

在装配和测试技术方面,我们是您值得信赖的合作伙伴!

逆变器装配

联系 我们!

Besprechungswolke
钱勇

中国区销售主管
+86 199 6279 8596
info@sonplas.de
微信:

我们的产品 投入使用中

常见问题和回答 针对电控设备

电动汽车和混合动力汽车的电控设备由三部分组成:

  • 逆变器
  • 转换器(直流/直流电压转换器)
  • 车载充电器

逆变器对电机进行调节和监控,从而根据要求为电动传动系统提供扭矩和速度控制。为此,它将蓄电池的直流电压转换为电动马达所需的交流电压。

为了向车载网络供电,必须将 400 伏或 800 伏的高压电池电压转换为 12 伏的低压。这项工作由转换器或直流/直流转换器完成。

电控设备的第三个组件是车载充电器。该充电装置通常安装在蓄电池附近,将输入的交流电转换为直流电。因此,该装置可确保快速充电过程,同时对蓄电池无害。在快速充电站中,车载充电器负责充电管理。

电动汽车有两个电气系统:用于驱动系统的 400 伏或 800 伏高压系统和用于车载电子设备(如收音机、照明、挡风玻璃雨刷器或巡航控制系统)的 12 伏低压系统。此外,还安装了一个高压驱动蓄电池(蓄电池),它也可以通过转换器为车载电子设备的 12 伏蓄电池供电。

为了使电动汽车能够高效运行,必须将电机、电池和电控设备的温度控制在效率最优的温度范围内。强大的热管理系统可冷却组件,使其保持在最佳温度范围内。

在功能上,电控装置位于高压电池和电机之间。除了集成式解决方案(例如安装在电机外壳内)外,还有自带外壳的独立单元。

要做到这一点,只需扭转极性,从而改变电动机的旋转方向。
