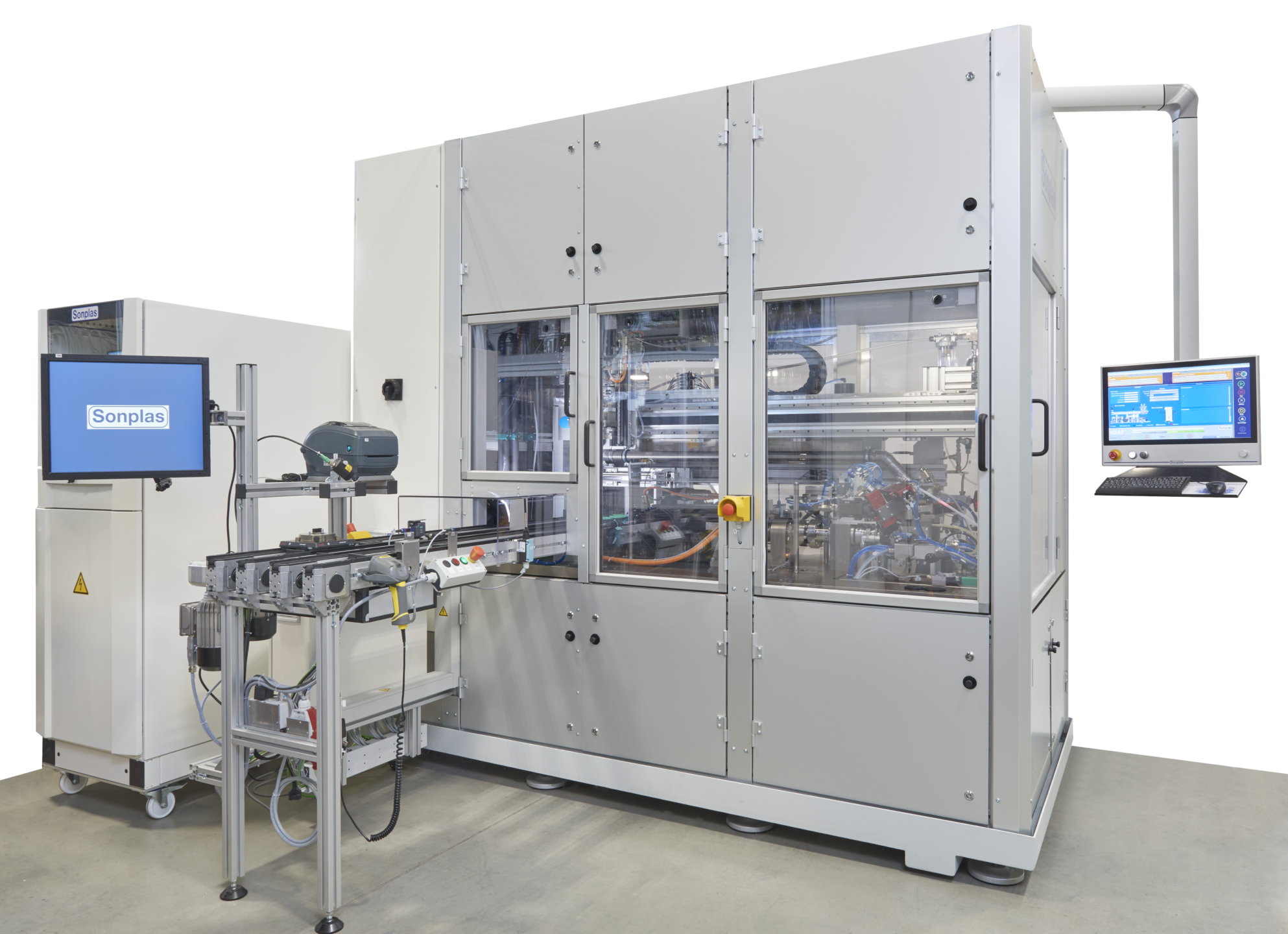

GDI EOL 2.0 油泵试验台
该设备可对凸轮驱动式高压燃油泵进行全自动测试。试验台模拟了机械驱动、低压和高压密封回路。
测试工件通过输送系统自动送入设备。在试验台内部，泵的传输由机械手完成，并配有摄像头用于识别泵的序列号。测试过程在测量工位中进行。设备内部对测试工件的自动接触在一个易于更换的工件托盘上完成。
更换特定型号燃油泵的测试工件托架即可实现不同型号燃油泵的测试转换。这确保了测试台对各种不同几何形状的低压和高压连接以及测试样品的电气连接具有高度的适应性。
测试规范由数据库驱动的灵活测试计划系统定义。各个测试步骤可以按任意顺序和数量配置成一个序列计划，并可设置不同的参数。位于独立服务器PC上的中央数据库支持多个相同类型测试台的简单并行连接。所有结果均可自动存储并存档于服务器。
亮点
- 便捷的PC操作界面
- 水冷伺服驱动器，具备精确的转速调节功能
- 可变电流信号生成，通过Sonplas通用电磁阀控制板（USD板）控制泵内的容积控制阀
- 基于数据库的灵活测试计划设定，并将测试结果存储于独立服务器PC上
- Sonplas报告工具可用于统计分析及结果导出
- 所有测试参数与信号自动记录并存储，便于后续数据评估与结果处理
- 可根据需要对所有测试数据进行重新评估
- 更换部件——经过优化，操作更简便
- 动力系统——经过优化与简化
- 流量调节系统——经过优化与简化
Galerie Slider überspringen

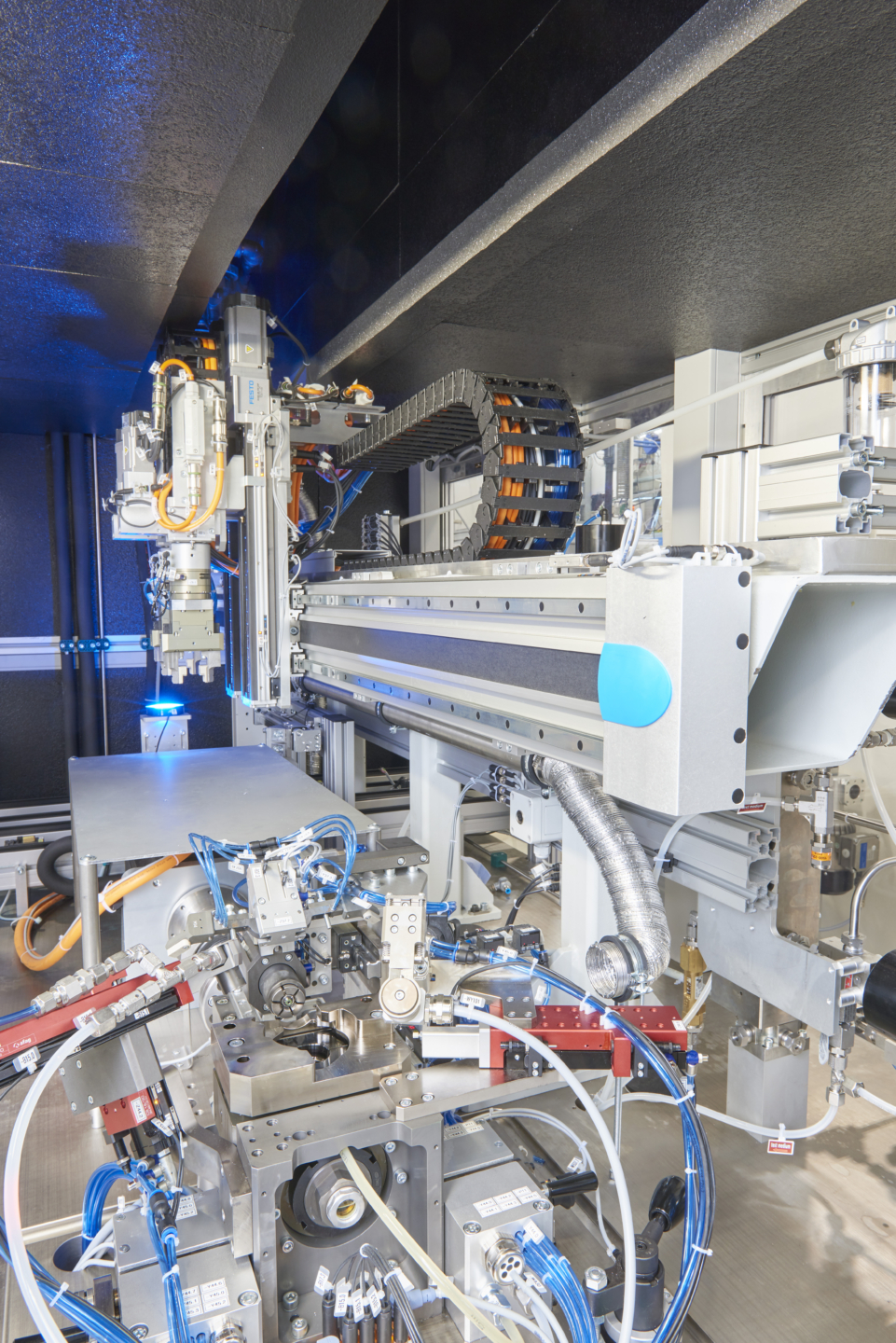

左图：工位与夹具处理

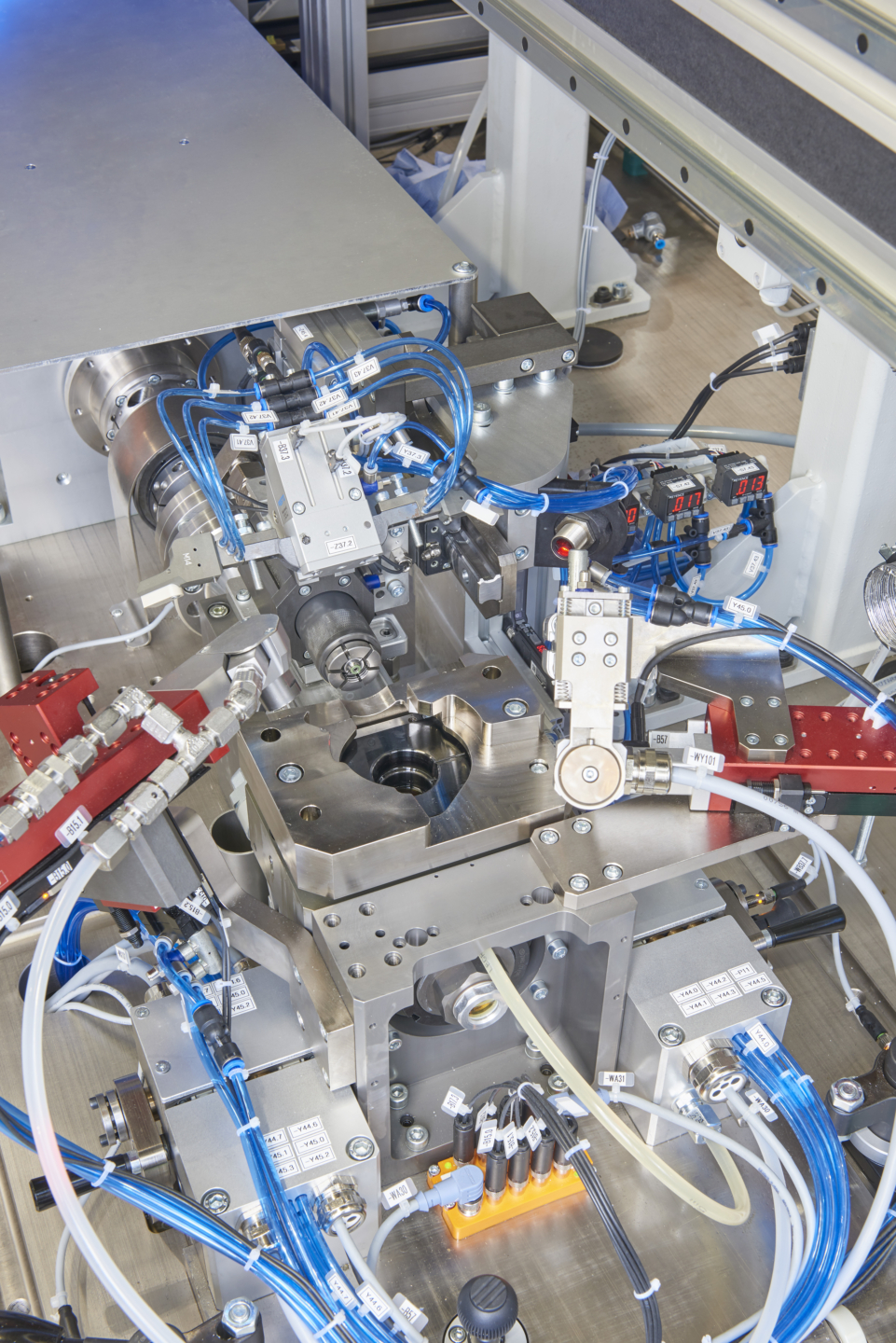

右图：带工件托盘的工位
技术参数
- 测试介质： Exxsol D60 / D100
- 低压供给（LP）： 1 – 9 bar
- 高压供给（HP）： 200 – 1,200 bar
- 高压增压器： 最高 1,600 bar
- 气源供给： 大于 6 bar
- 电压供电： 三相 400 V / 50 Hz
（3P / N / PE） - 冷却水供给： 最少 20 升/分钟，
温度低于 17°C，压力大于 2.5 bar - 排气量： 60 立方米/小时
- 测试节拍时间： 小于 60 秒/件
