试验台搭建

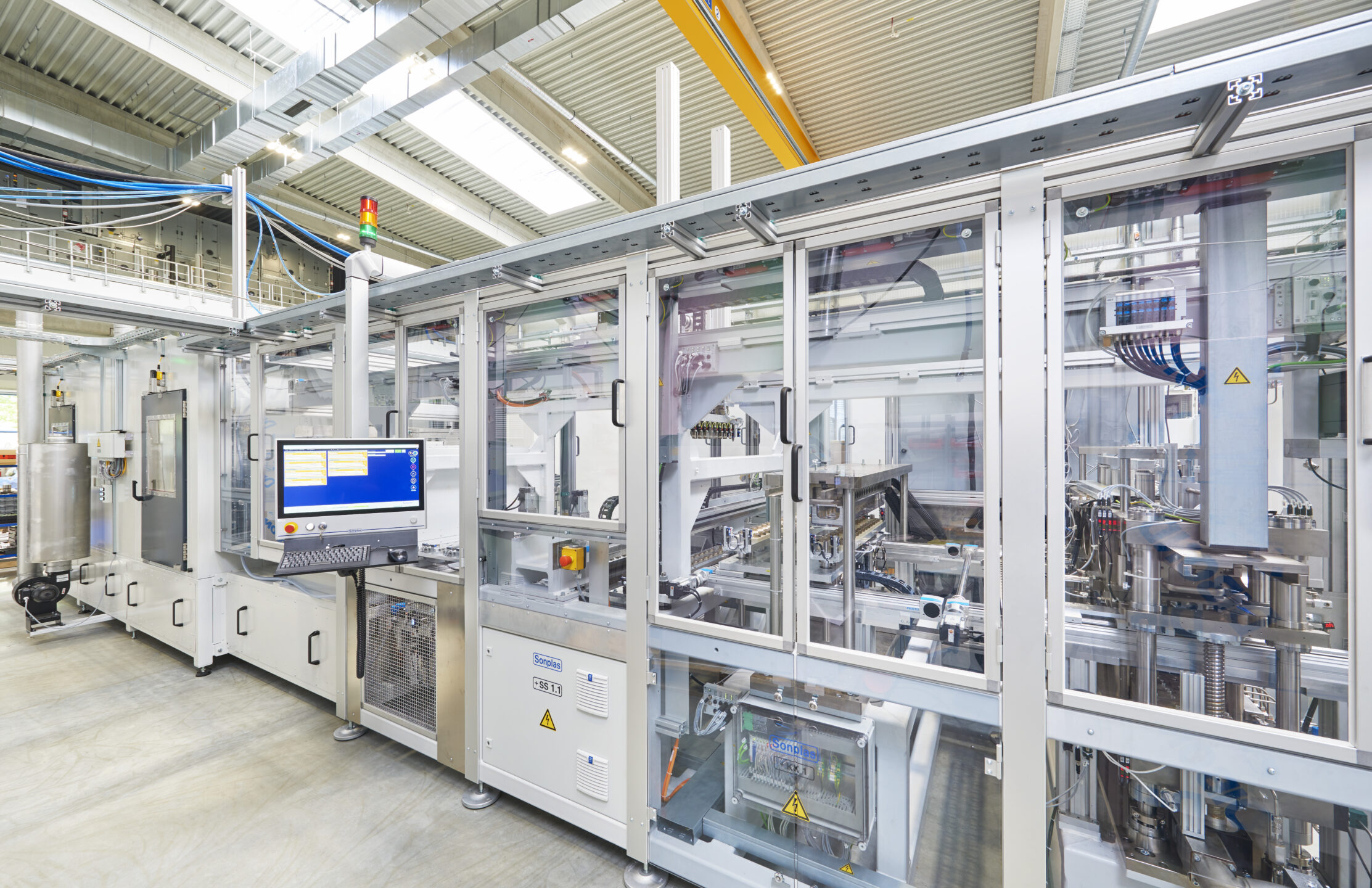

压力传感器校准设备
压力传感器在校准系统上进行校准。
传感器通过传送带系统放置在客户的工件托架上，送至压力传感器校准系统。
线性轴拾取组件并将其放置在缓冲区。之后，压力传感器由龙门搬运系统拾取并输送至室温链式输送机。
搬运系统将组件输送至校准站。在校准站，流程顺序由客户提供的测试设备控制。Sonplas 确保校准过程中压缩空气的高精度和稳定性。
室温校准后，龙门搬运系统将传感器放置到炉内的链式输送机上。炉内不同温度区域设有多个校准站，每个校准站均由客户提供的测试设备控制。
温度校准后，压力传感器在返回输送过程中进行主动冷却。随后，压力传感器由龙门搬运系统放置在缓冲器中，然后由另一根线性轴将其拾起，并放回压力传感器校准系统中的客户工件托架上。
亮点
- 将组件送入客户工件托架
- 通过双夹爪线性轴将组件输送至 20 位缓冲工位
- 通过 20 位夹爪系统进行龙门式搬运，从而实现组件输送
- 可在室温和最高 120°C 的烘箱中进行校准
- 工件托架通过链式输送机在烘箱内以吊篮形式输送
- 所有工件托架均配备隔板旋转保护装置
- 同时校准 20 个传感器
- 客户可控制的校准过程
- 多个温度区域（从室温到 100°C 以上）的校准工位
- 可将单个传感器排除在测试/校准之外
- 可连接至客户提供的测量数据采集系统
- 密封枪采用特殊涂层，确保高密封性
- 通过专用控制单元降低焦耳-汤姆逊效应
- 通过杠杆原理调节密封力
- 快速压力调节
技术参数
- 校准过程中高压稳定性 < 50 mbar
- 高压精度 ≤ ±1 bar
- 快速压力建立 < 2 秒
- 高温稳定性 < 2 °C
- DMC 读取 < 50 毫秒
- 气压校准范围高达 500 bar
- 与测试设备进行 TCP/IP 通信
