柴油与汽油燃油系统
喷油器装配线
这条高度自动化的喷油器装配线将标准化装配任务与精确测量流程相结合。该系统的一大亮点是其在线测量技术，该技术与旋转工作台相结合，为调整流程创造了最佳条件。生产线采用闭环控制，每个模块均可实时监控所有调整过程，并支持动态调整。一个可容纳超过1400个组件的缓冲系统确保了生产线的不间断运行。
调整流程首先使用特定的标准件对喷油器子组件进行高精度预测量。然后，用预先测量过的客户组件替换这些标准件，以验证调整结果。缓冲系统中预先测量的调整件的选择遵循最佳匹配系统，这对于达到所需的精度等级至关重要。
整个装配过程均由自动光学检测 (AOI) 提供支持，例如，它可以精确定位喷嘴孔。此外，该系统还配备了返工和拆卸工位。
亮点
- 在线测量技术
- 扭矩站（最高可达 450 Nm）
- 闭环控制系统调节流程
- 集成缓冲系统，可容纳超过 1400 个零件
- 压制流程
- 弹簧预紧过程的力-位移动态记录
- 润滑、注油应用
- 返工站、激光打标和拆卸台
Galerie Slider überspringen

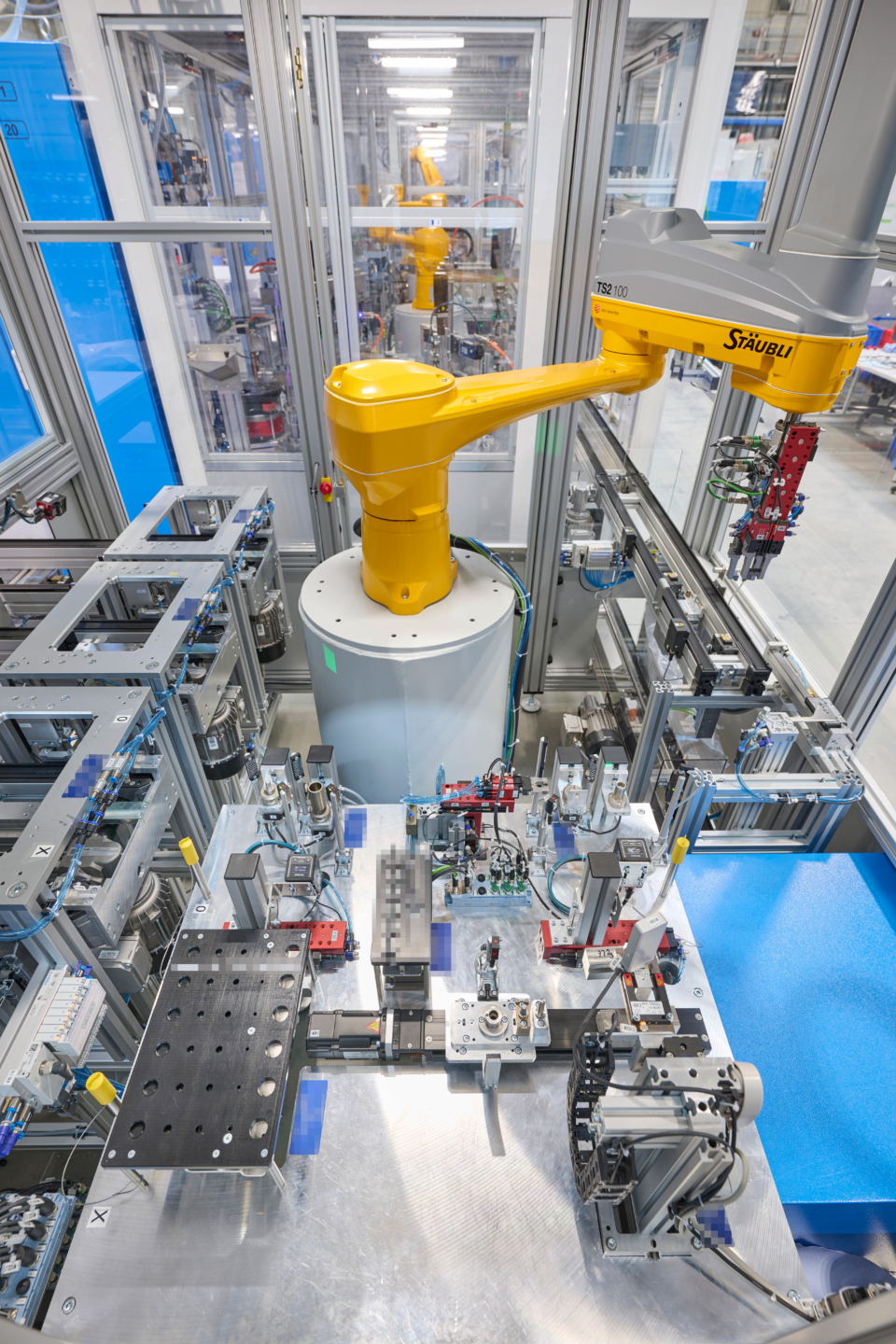

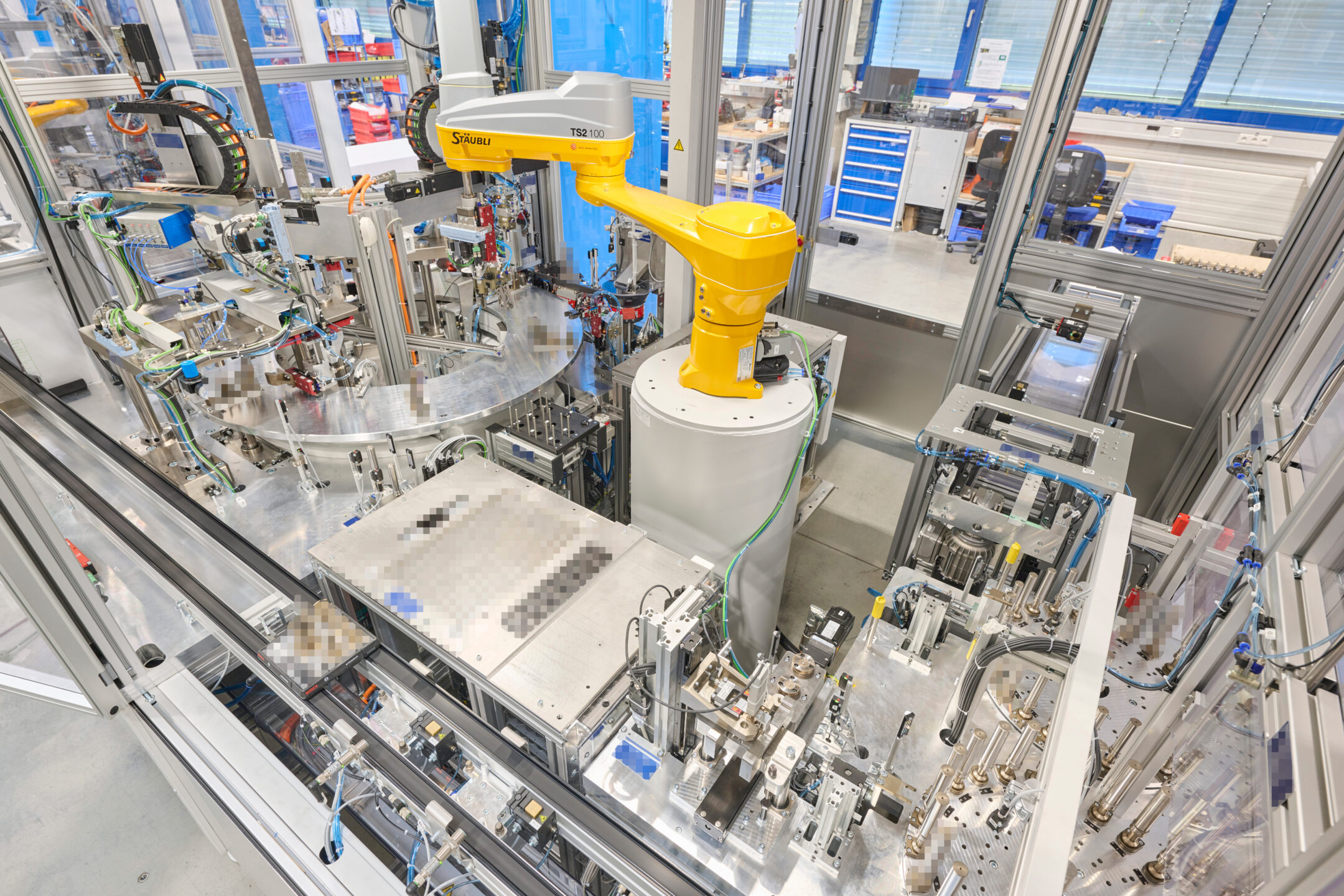

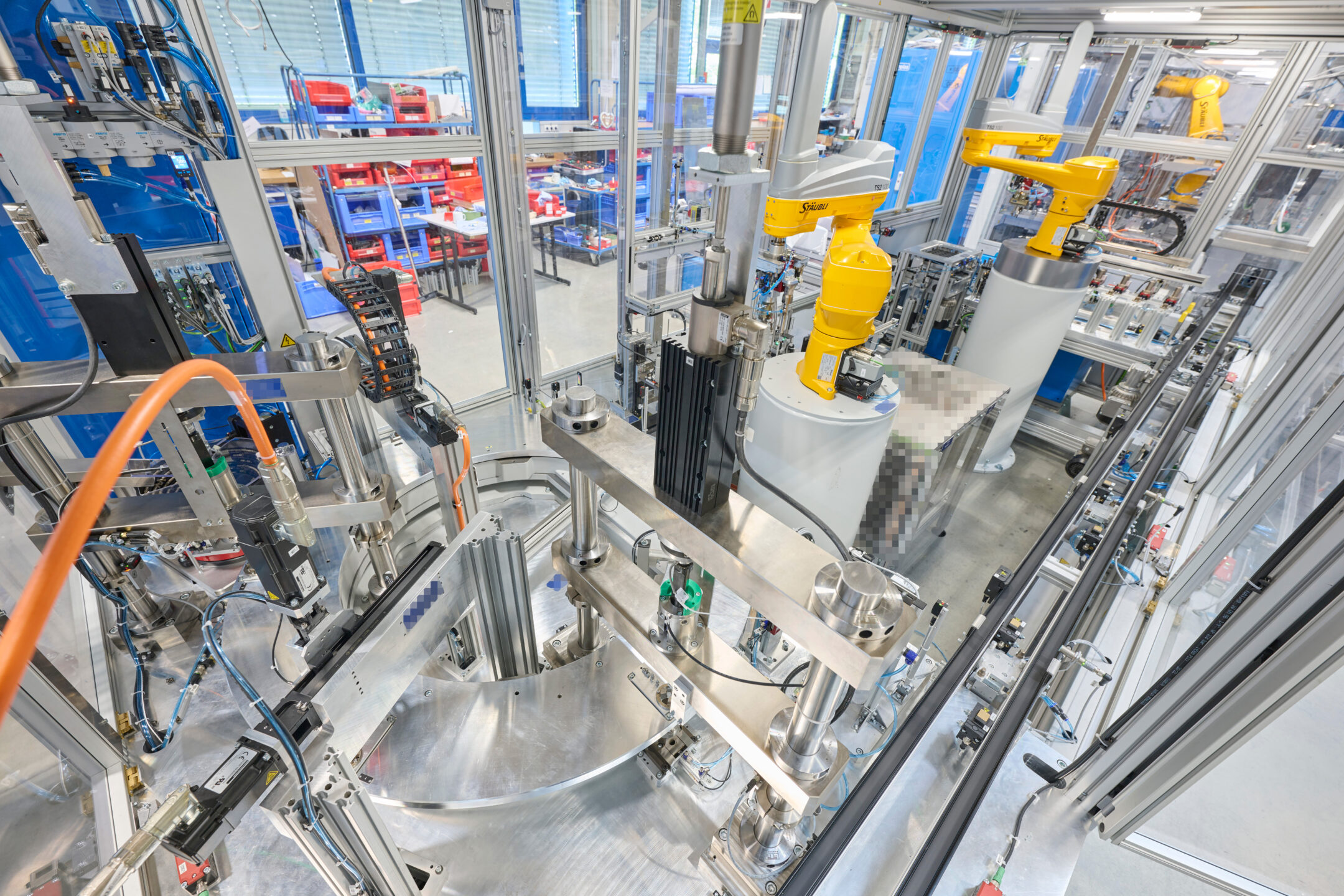

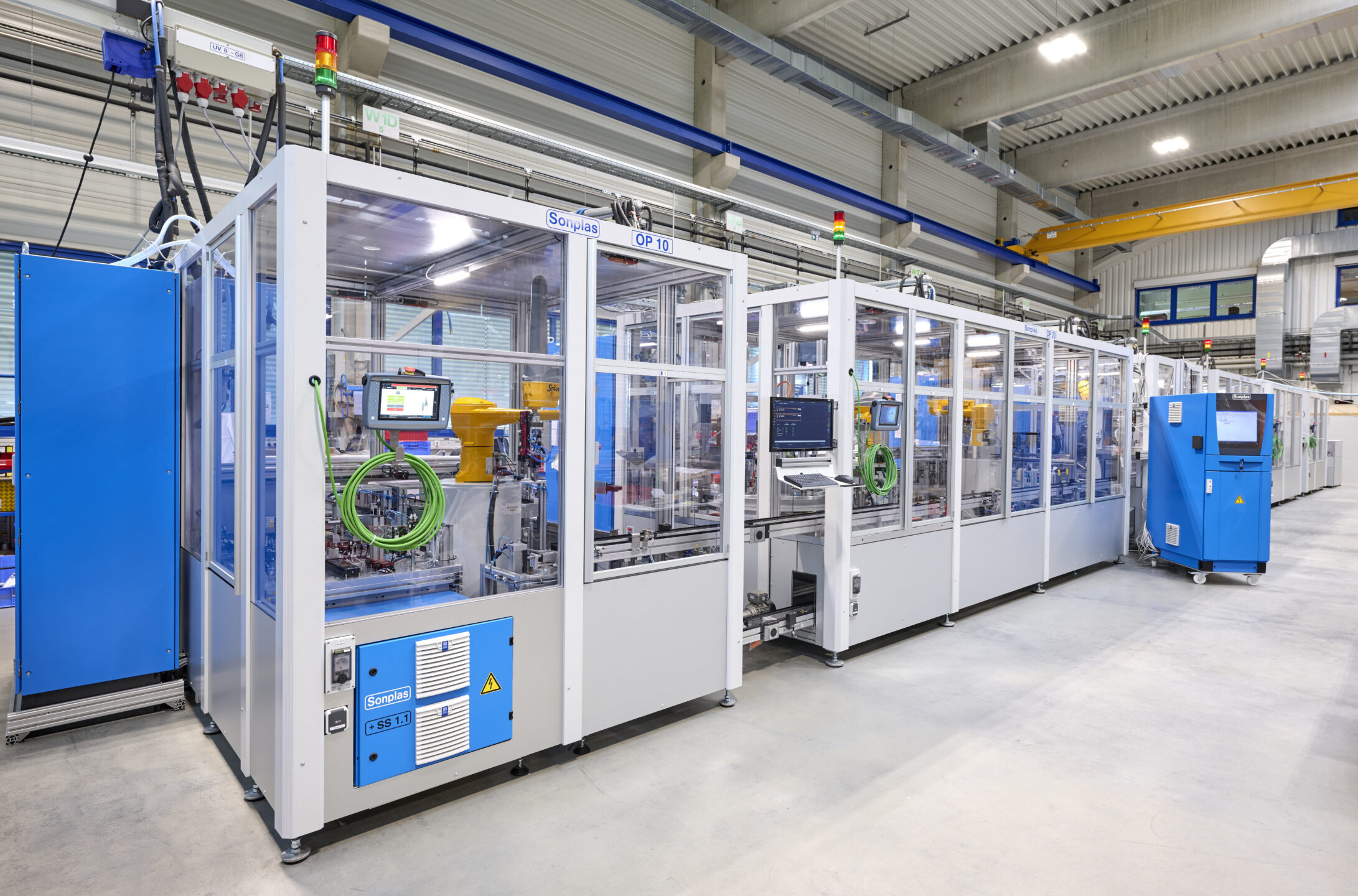

Sonplas喷油器装配线
技术参数
- 扭矩测试流程（15 Nm – 450 Nm）：
- 扭矩与角度关系（端角公差的±1%）
- 端扭矩（扭矩公差的±2%）
- AOI产品方向，例如尖端方向（角度公差的±5%）
- 零件完全堆叠时的弹簧预紧力测试流程（±2%）
- 静态行程调整流程（±2 µm）
- 带驱动的动态调整流程（±3 µm）
- 模拟夹紧条件的力作用下位移测量（±2 µm）
