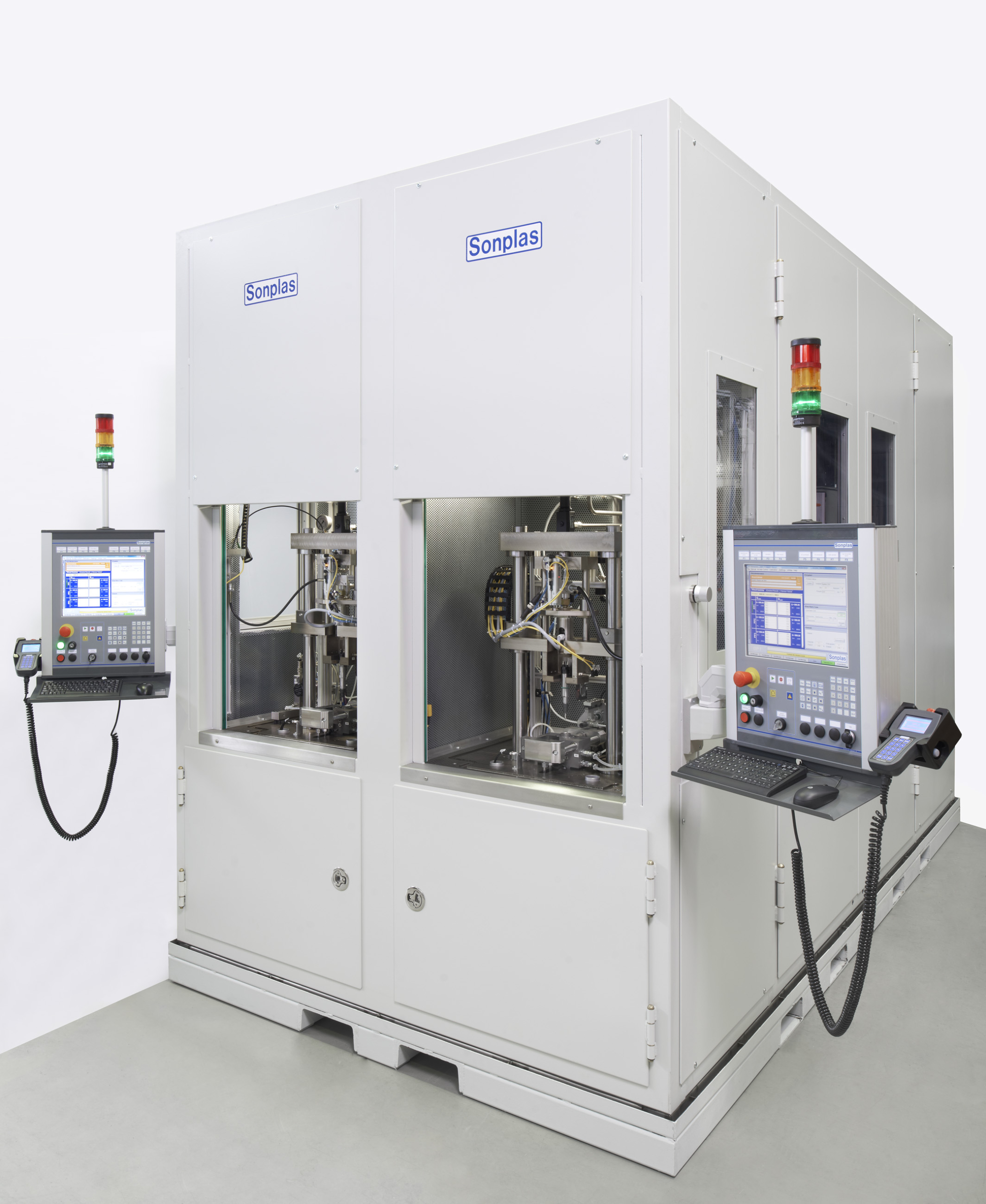

柴油喷油器性能试验台
该试验台由两个相同的工位组成，柴油喷油器的所有关键参数均通过逐次喷射测量系统进行验证。
操作员将测试样品放入夹具中，然后启动测试循环。测试包含测试计划中规定的多个测量点。这些测量点在系统压力和喷油器控制持续时间方面存在显著差异。在每个测量点，系统压力、喷射速率、喷油器开启和关闭时间、控制压力、控制量等相应的测量信号都会被记录、评估并存储在数据库中。测量结束后，系统将进行全面的合格/不合格评估，并将结果以可视化的方式显示给操作员。
亮点
- 测试台的软件远程控制集成的射孔测量装置。
- 测试台的设计是为了在另一个站处于生产状态时同时对该站进行维护。
- 为了获得接近现场的结果，使用了系统的高压泵以及客户提供的改装发动机ECU。
- 该泵由一个伺服控制的电机驱动，以确保稳定的喷射速度。
- 测试台软件远程控制修改过的发动机ECU，这样在测试过程中就可以在线改变ECU的特殊值。
- 喷射的时间与高压泵的位置同步，以确保喷射供应压力的最大稳定性。
Galerie Slider überspringen

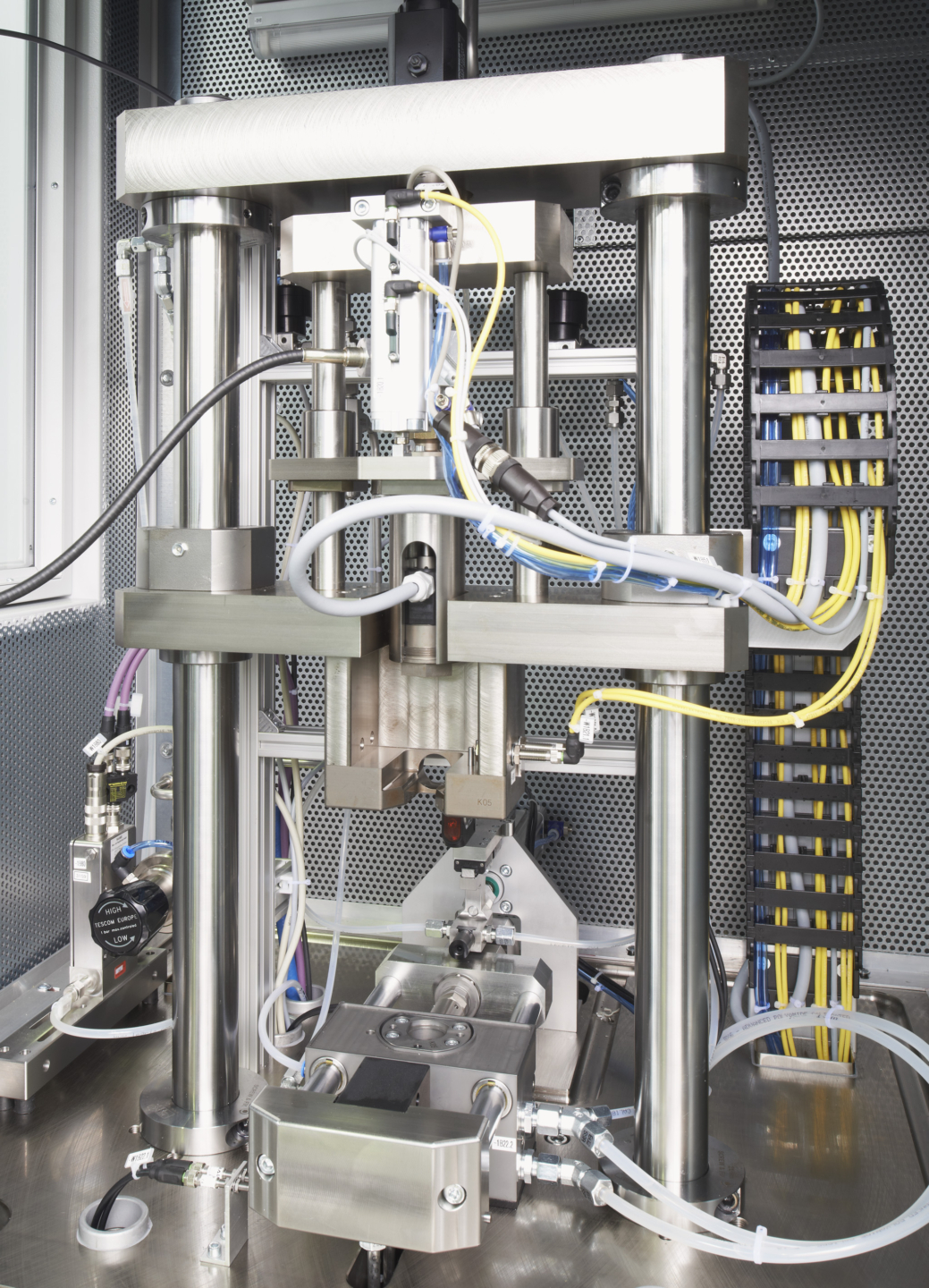

全自动测试站
技术参数
- 高压供油：300 – 2200 bar
- 噪音：<72 dB
- 可调节的喷油器夹紧力：1 – 9 kN
- 可调节的燃料连接力：1 – 9 kN
- 控制流量压力：0.1 – 5 bar
- 循环时间：95 s（三个测试点）
