减震器和阀门试验台

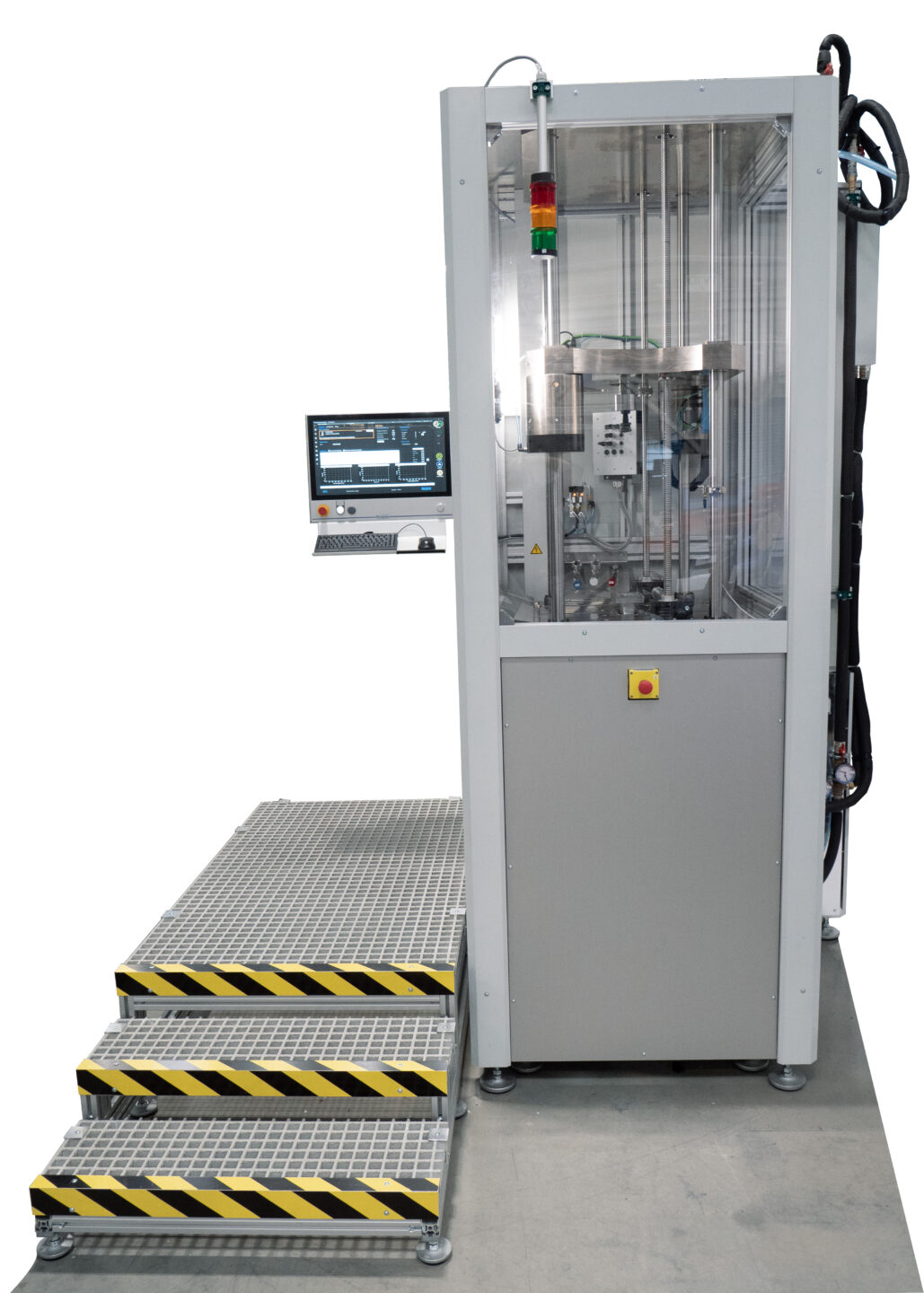

我们的减震器试验台专为实验室及研发测试环境中的减震器性能验证而设计，可对减震器的阻尼性能、力-位移特性和力-速度特性进行高精度测试。该半自动测试系统采用手动上料与自动测试程序相结合的方式，能够确保测试过程高效、稳定，并获得可重复的测试结果。

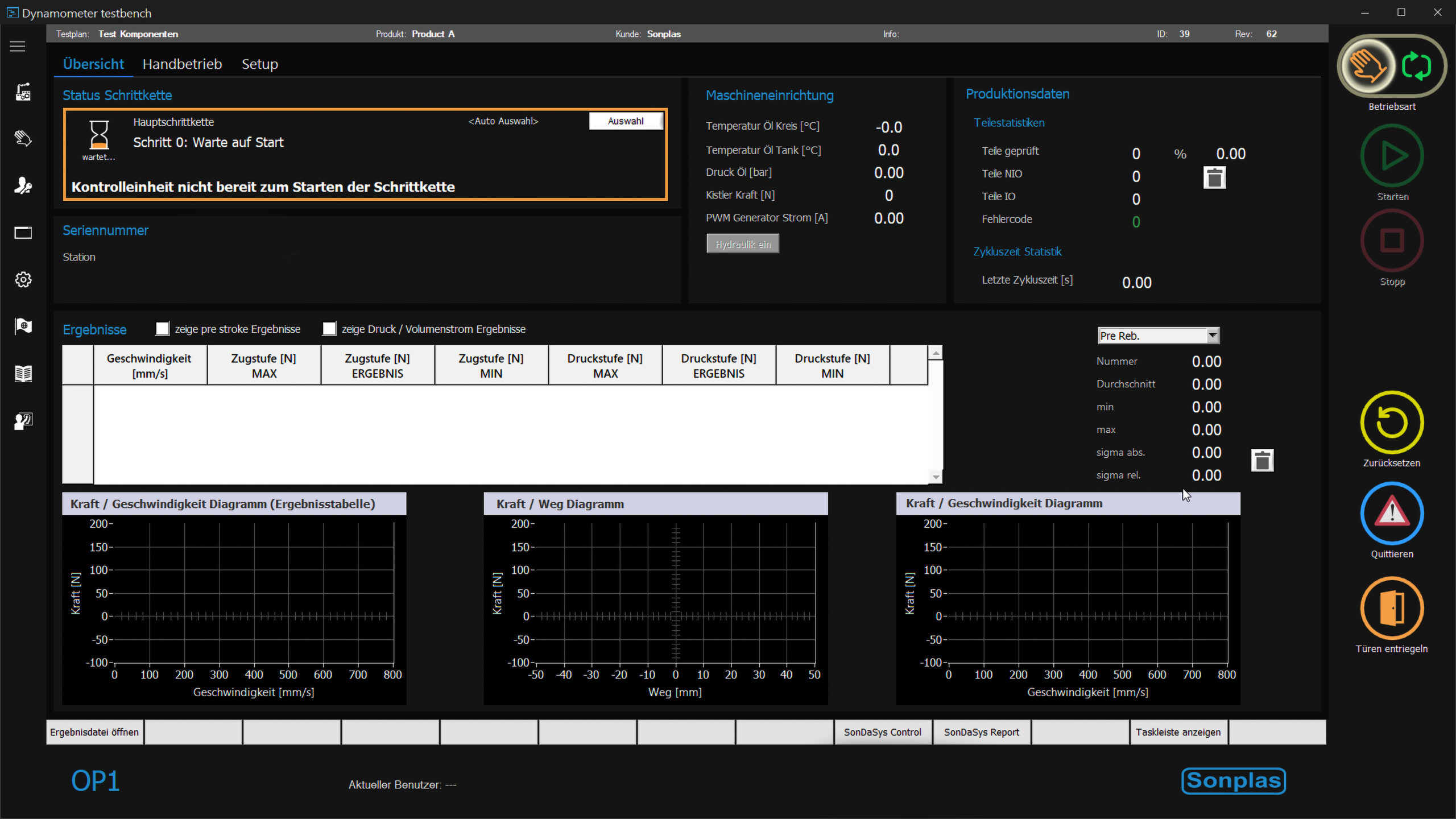

系统通过线性电机驱动执行器，使减震器产生可控的正弦运动。测试振幅和测试速度可根据不同测试需求灵活调节，从而模拟多种实际工况和实验条件。测试周期内的测试点可自由配置，系统可全面采集测试数据，并将所有测量结果以表格和图形化曲线的形式显示在操作界面上。
测试结果可通过力-位移图和力-速度图直观呈现，便于用户分析减震器的阻尼特性、动态响应和性能稳定性。
除减震器性能测试外，该测试台还可用于减震器阀门测试。专用液压回路支持在不同油温和油压条件下对减震器阀门进行测试，油温范围为 20–60 °C，油压范围为 10–50 bar，适用于减震器研发、质量检测和生产验证等应用场景。
亮点
- 线性电机驱动系统，配备高精度测量系统，分辨率可达 1 μm，确保减震器阻尼性能测试的精确性和重复性
- 可调节夹具与可更换工装部件，适用于不同类型、不同规格减震器的灵活测试
- 高速数据采集系统，测量信号采样率达 4 kHz，TwinCAT 总线周期时间为 250 μs，可精准记录动态测试过程
- 灵活可配置的测试方案，支持多种测试流程和参数设置，满足实验室研发测试、质量检测及性能验证需求
技术参数
- 力传感器测量范围： -36–36 kN
- 夹紧装置： 最大过程力 20 kN
- 峰值力下测试速度： 最高可达 2.6 m/s
- 测试振幅： ±70 mm，即总行程 140 mm
- 电源： 400 V / 50 Hz
- 压缩空气： > 5.5 bar
- 循环时间： < 20 s
