液压电磁阀自动试验台
该液压电磁阀功能测试台用于液压电磁阀的自动化功能测试，适用于多种产品系列的批量检测和质量验证。系统可对电磁阀的切换时间、压降和泄漏流量等关键性能参数进行精确测量，满足生产线功能测试和 EOL 检测需求。

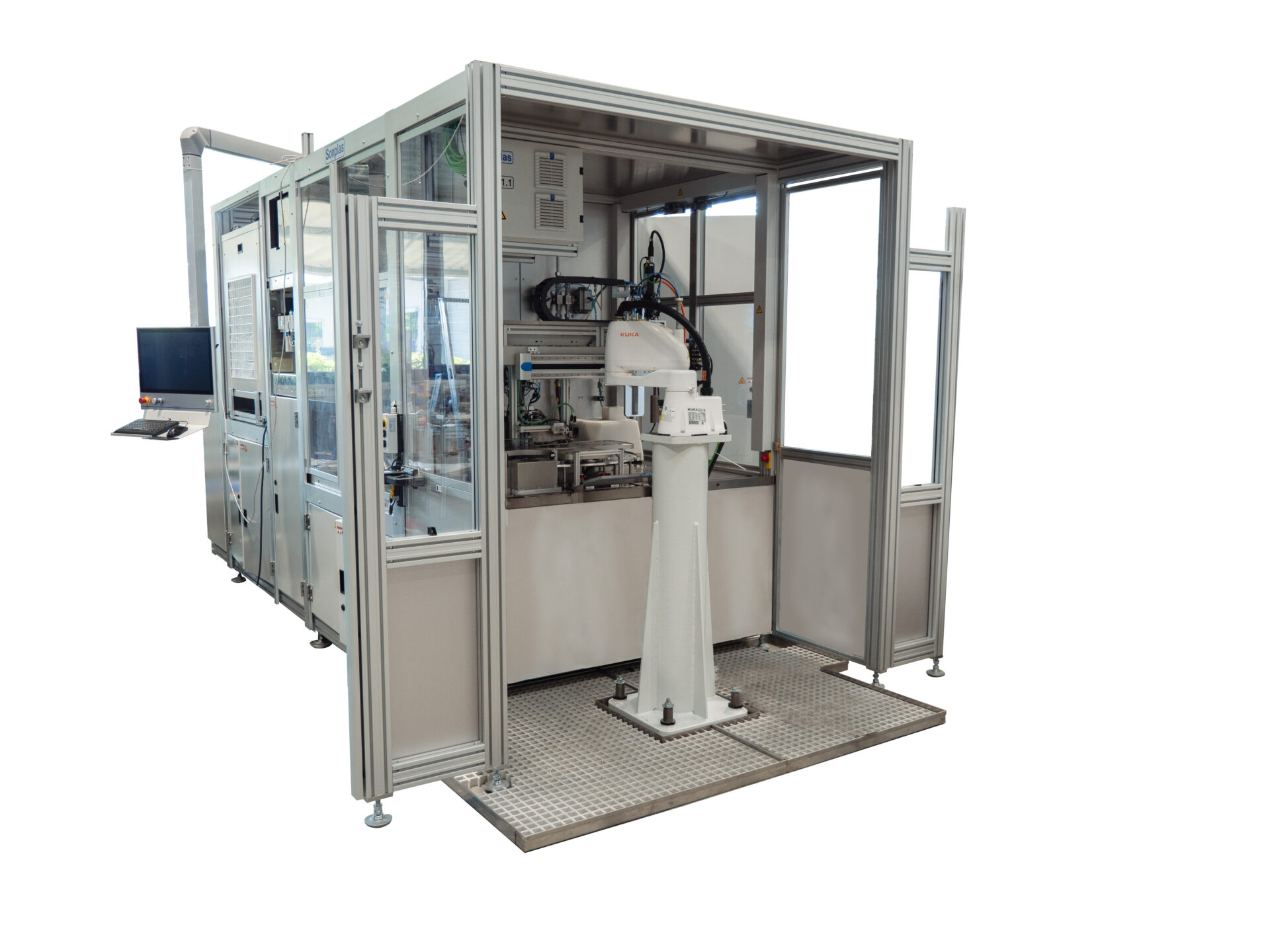

被测样品通过输送带自动进入测试系统，并由机器人自动装载至测试台。样品放置到旋转分度台后，测试程序自动启动，实现高效、稳定的自动化测试流程。
测试内容包括电磁阀切换时间测量、压降同步测量以及泄漏流量检测。其中，泄漏流量测试可在两个不同压力等级下进行，以全面评估液压电磁阀在不同工况下的密封性能和功能稳定性。
亮点
- PC 端完整控制测试台，实现液压电磁阀功能测试流程的集中控制与监控
- 用户友好的 Windows 10 操作界面，支持手动操作、工艺参数设置、测试结果显示与数据管理
- 旋转式传送系统设计，配备双组件夹具，提高自动化测试效率和设备节拍
- 集成冷却单元，确保测试过程中的温度稳定性和系统可靠性
- DMC 码读取器，支持产品识别、数据记录和全过程质量追溯
- 机器人自动上料系统，实现被测件自动送料、自动装载和连续化测试
Galerie Slider überspringen

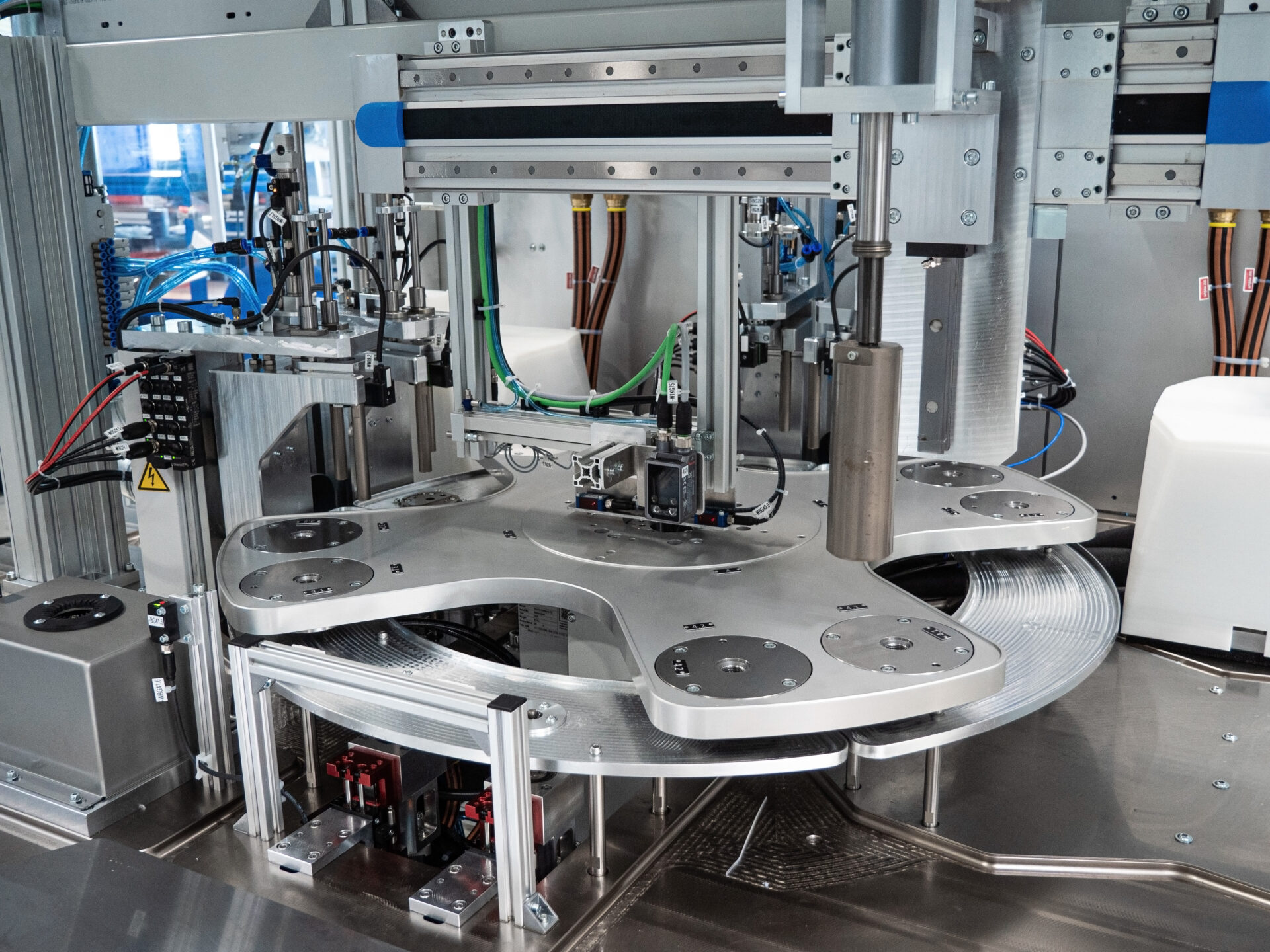

左图：旋转分度台
右图：液压系统
技术参数
- 供气压力设定范围： 最高 400 bar
- 流量范围： 最高 50 L/min
- 切换阀测量范围： 380 bar
- 测试温度： 32 ± 3 °C
- 电源： 3 × 400 V / N / PE / 50 Hz / 60 A
- 被测件控制电压： 12–24 V
- 循环时间： 单次锁定 24 s / 双次锁定 44 s
