试验台搭建

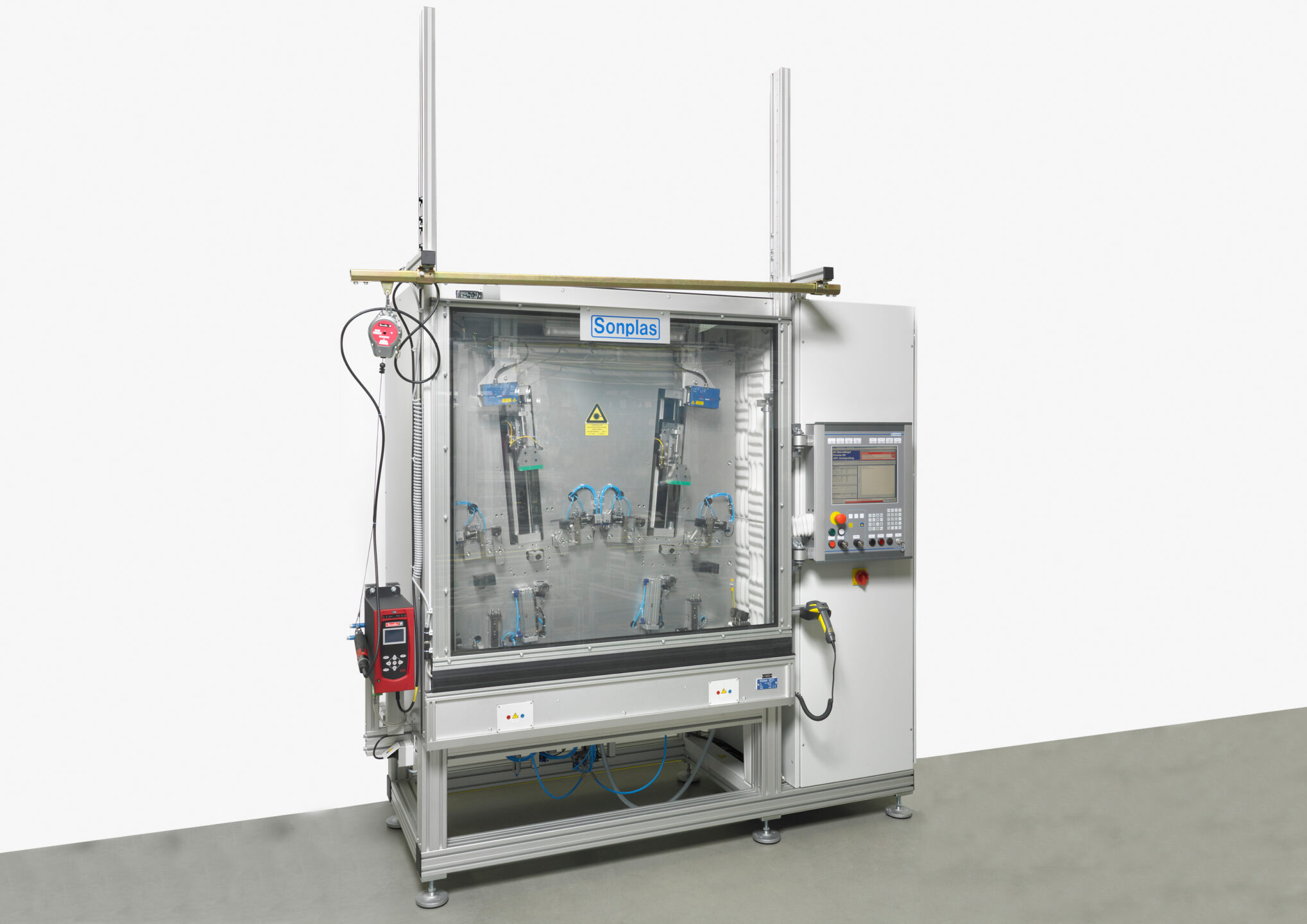

翻滚保护系统功能测试台
翻滚保护系统功能测试台用于双翻滚保护杆的 100% 批量功能检测。设备采用手动上料的人工工位设计，并配备全自动测试流程，适用于汽车安全系统零部件的生产线质量检测。
在测试过程中，系统不仅可检测附加零部件是否正确安装，还可对翻滚保护杆的关键性能参数进行全面验证，包括：
- 烟火式触发元件的电气特性
- 翻滚保护杆在收回和伸出状态下的高度
- 收回力、触发力及解锁力
- 触发时间及触发曲线变化过程
为精确获取上述性能参数，测试台采用非接触式激光三角测距系统，并集成力传感器，实现高精度位移测量和力值检测。
经测试合格（IO）的翻滚保护杆将通过冲击式标记主轴进行产品标识。同时，测试台配备标签打印机，可打印唯一可追溯的产品识别标签。
完成功能测试后，烟火式触发元件将通过受监控的电动拧紧系统安装到翻滚保护杆中，确保装配过程稳定可靠，并满足汽车安全系统零部件的质量追溯要求。
亮点
- 任意波形电源，支持电压与电流波形自由编程
- 多 I/O 数据采集卡，配备 16 位模数转换分辨率
- 用户友好的 Windows 操作界面，支持参数设置与测试结果可视化
- 支持特征波形的图形化显示与分析
技术参数
位移测量系统
- 测量范围：500 mm
- 线性度：0.08%（测量范围的百分比）
- 分辨率：30 µm
- 测量频率：2.5 kHz
力测量
- 力传感器：应变片式传感器（精度等级 0.5）
- 初始力：1 kN
- 释放力：0.2 kN
- 触发力：1 kN
- 电源：400 V，50 Hz
- 压缩空气：最小 5.5 bar
