翻滚保护系统装配线
防翻滚保护系统装配设备分为预装配和主装配两个部分。预装配用于驱动单元的装配和测试，由四个人工操作工位组成，采用手动上料和全自动测试方式。
主装配同样设计为人工操作工位，采用手动上料和全自动测试方式。不同的附件借助受监控的电动拧紧系统进行安装。在拧紧前，系统会检查附件是否正确装配。
在全自动测试过程中，会检测防滚架的以下特征参数：
- 触发元件的电阻
- 防滚架在收回和展开状态下的高度
- 展开曲线和最大展开力
测试台上的标签打印机会打印一张可唯一识别的标签，并将其贴在防滚架上。
亮点
- 基于 Windows 10 的舒适操作软件，可根据客户需求进行个性化适配
- 触摸屏操作
- 配备用于型号参数设定及已存储数据和结果分析的服务器
- 特征曲线走势的图形化显示
- 非接触式激光三角测量位移系统
- 集成式力传感器和扭矩传感器
- 配备模拟量输入模块的数据采集系统，16 位 A/D 分辨率
Galerie Slider überspringen

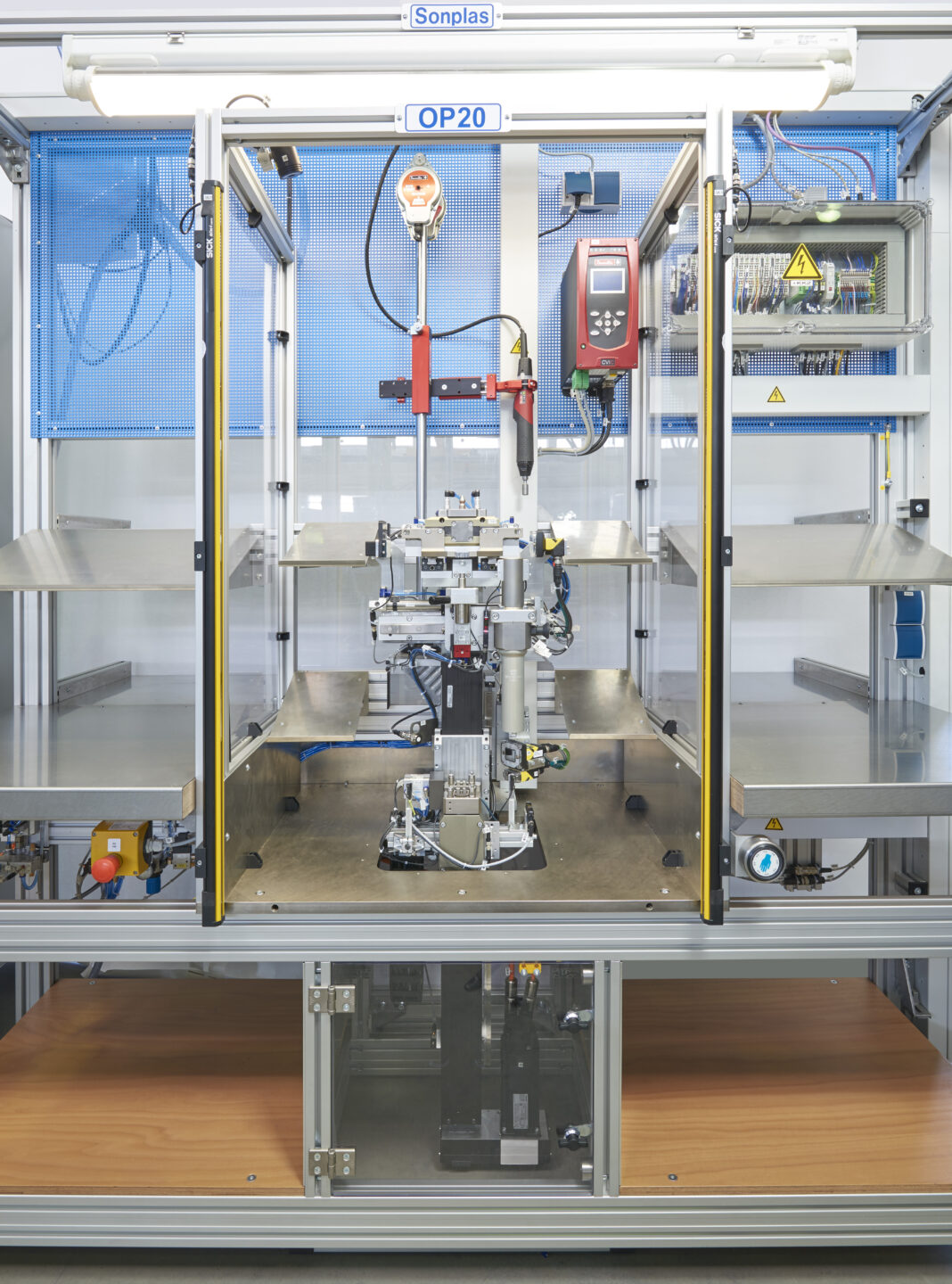

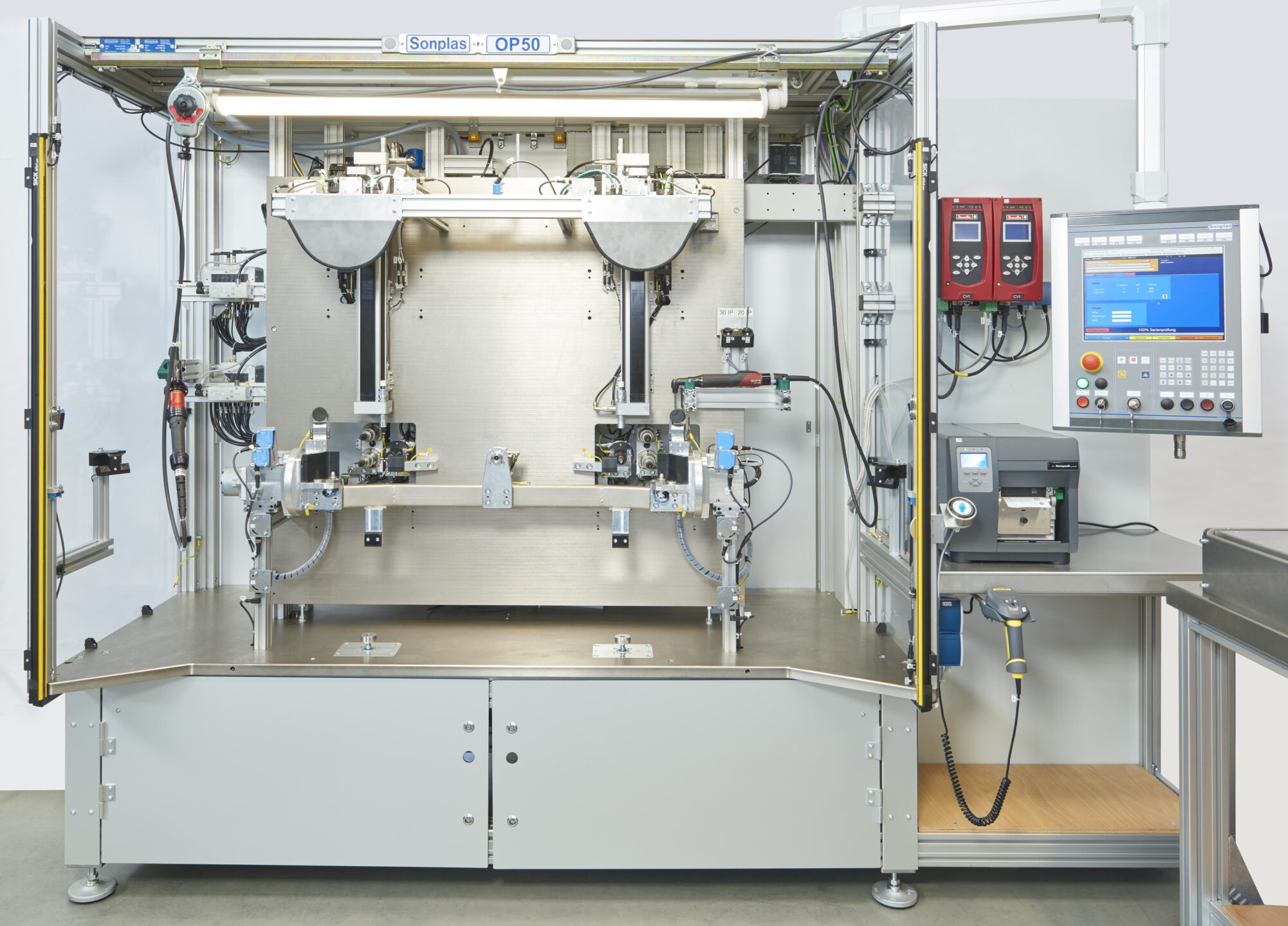

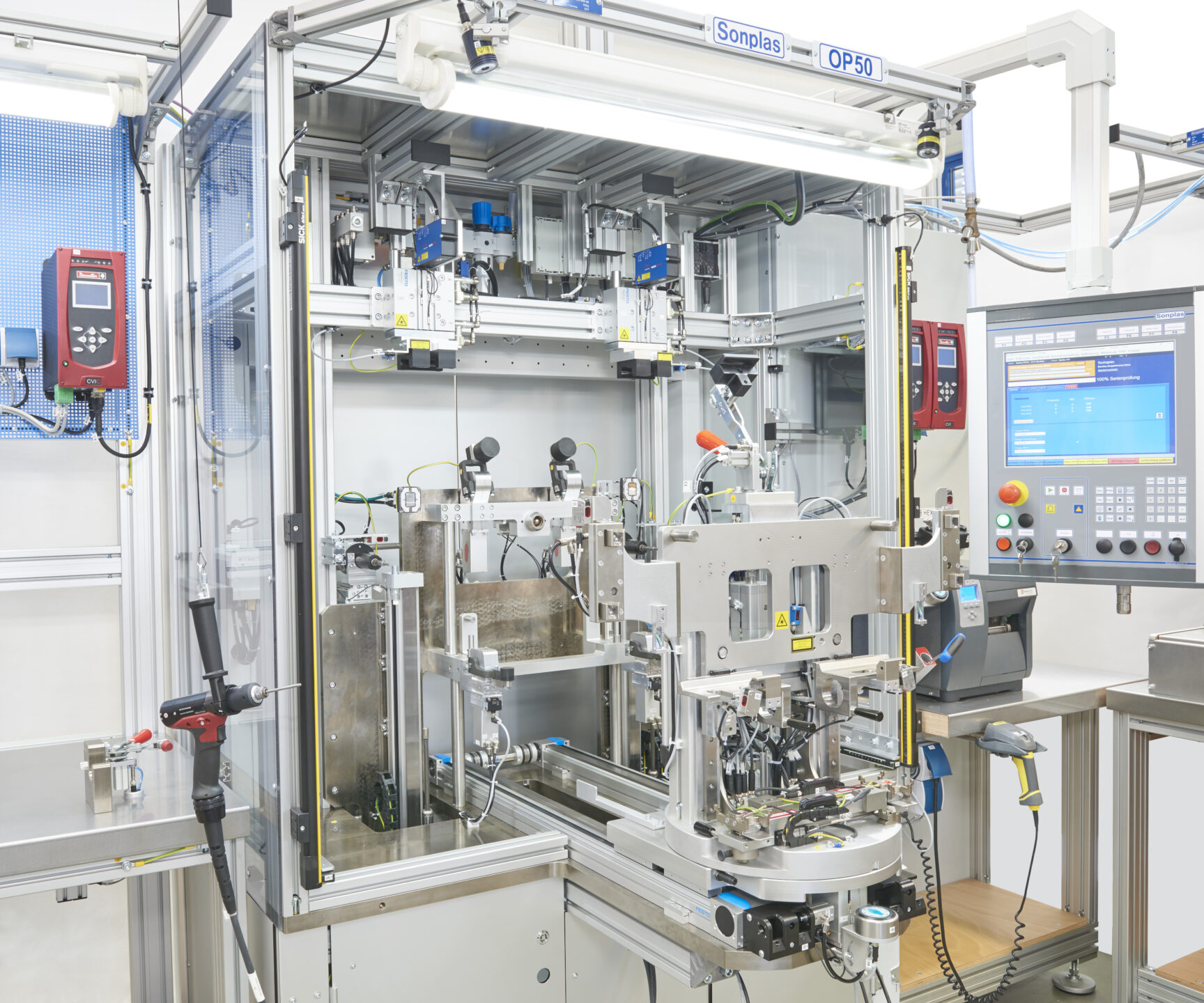

翻滚保护系统装配线
技术参数
位移测量系统
- 测量范围：500 mm
- 线性度：0.08%（测量范围）
- 分辨率：30 µm
- 测量速率：2.5 kHz
力测量
- 力传感器：应变片传感器，精度等级 0.5
- 收回力：1 kN
- 解锁力：0.2 kN
- 触发力：1 kN
- 电源：400 V，50 Hz
- 压缩空气：最低 5.5 bar
